用PP取代ABS，改性聚丙烯EPP或是必經(jīng)之路

　　某些領域一直想通過聚丙烯PP來取代或部分取代ABS，原生的PP在彎曲模量、缺口沖擊強度、密度上較ABS存在差異，那么兩個材料到底性能上有哪些差異？我們可以做個對比。通過以下性能數(shù)據(jù)的對比分析，我們發(fā)現(xiàn)改性聚丙烯EPP來提升欠缺性能或?qū)⑦M一步打PP產(chǎn)業(yè)的發(fā)展格局。

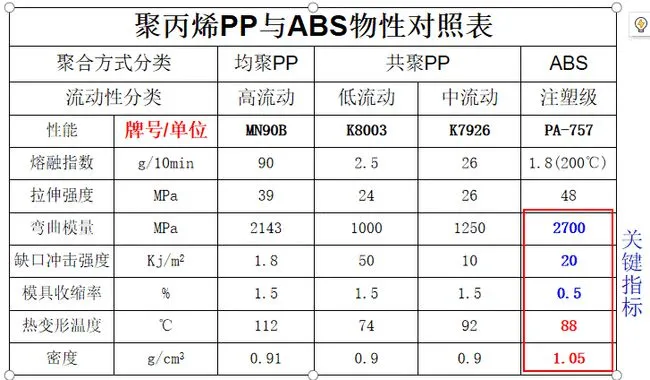

　　聚丙烯和ABS性能對比

　　從上表可以看出，在關鍵指標欄里面，ABS力學性能占優(yōu)勢，剛性(彎曲模量)具有絕對優(yōu)勢，韌性和尺寸收縮率也都是相對比較好，而ABS的不足，主要是熱變形溫度較低、密度較高，最大的不足還是價格太高。如果沒有價格這個問題，ABS這些不足也都不是問題。

　　而聚丙烯的優(yōu)勢是價格便宜，基本上只有ABS的一半價格，均聚PP剛性雖好，但韌性太差;共聚PP韌性可以，但剛性不足。兩個PP綜合起來比如K7926，剛性和韌性雖有一定平衡，但1250MPa的模量和ABS的2700MPa差距還是非常大。

　　那有沒有可能通過聚丙烯改性來提高剛度、韌性和尺寸收縮率？答案是肯定的。

　　常規(guī)的改性方法，如滑石粉、玻璃纖維等，可以提高一定的剛性和韌性。礦粉的加入可以改變聚丙烯的剛性。例如Imifabi的滑石粉數(shù)據(jù)中提到，40%的滑石粉填充PP，模量可達5000MPa。

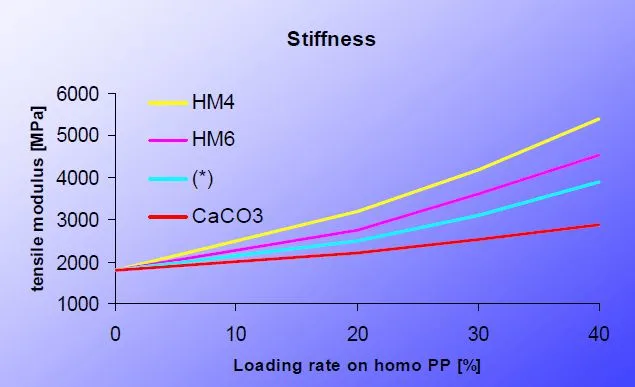

　　滑石粉填充PP：填充量與模量關系

　　如此大量的填充，新的問題又出現(xiàn)了。表面光澤度下降嚴重，尤其是玻璃纖維，其表面基本沒有光澤。這顯然讓客戶難以接受。礦粉的加入會影響光澤度

　　從數(shù)據(jù)上看，加入滑石粉后，聚丙烯的光澤度直接從85下降到只有30;從礦粉來看，硫酸鋇的保光率最高，光澤度是65，可惜的是，硫酸鋇的保光率最高。這種礦粉對聚丙烯的剛度和強度基本沒有幫助。最有幫助的是玻璃纖維，玻璃纖維對光澤的影響比滑石粉嚴重，所以這條路不好走。

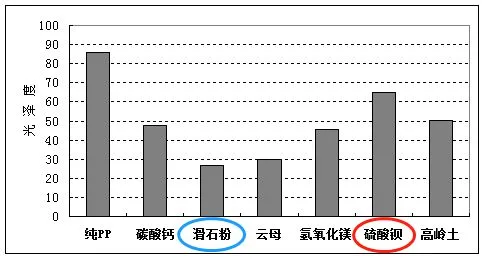

　　礦粉對聚丙烯光澤度影響

　　因此，在力學和光澤的平衡方面，仍然需要一種新的創(chuàng)新方法。需要添加少量但剛度大幅增加的解決方案。比如下面這個增剛母粒W40-S，相同的含量下 其模量已超過長玻纖增強PP材料，最高模量達到10000MPa。

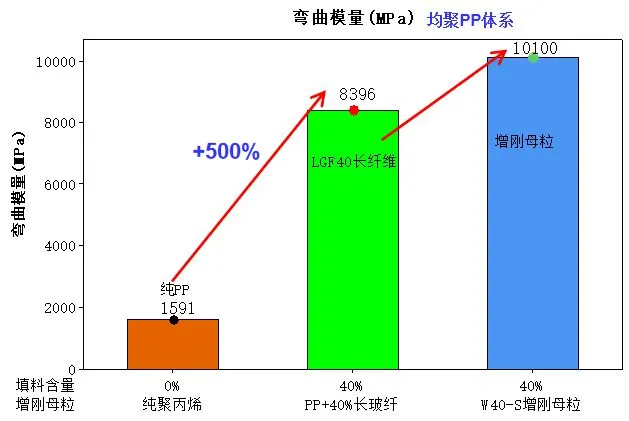

　　增剛母粒和玻璃纖維彎曲模量對比

　　如果用增剛母粒W40-S來制作高光聚丙烯，是否會在剛性和光澤之間取得平衡?大致性能數(shù)據(jù)如下，確實差距在不斷縮小。

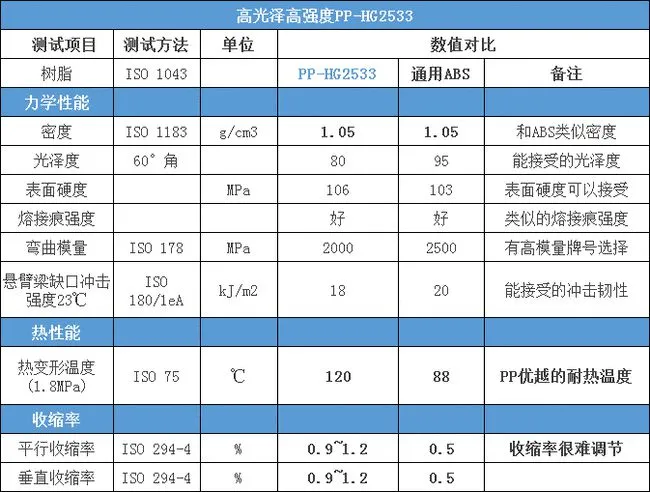

　　高光澤聚丙烯和ABS性能對比

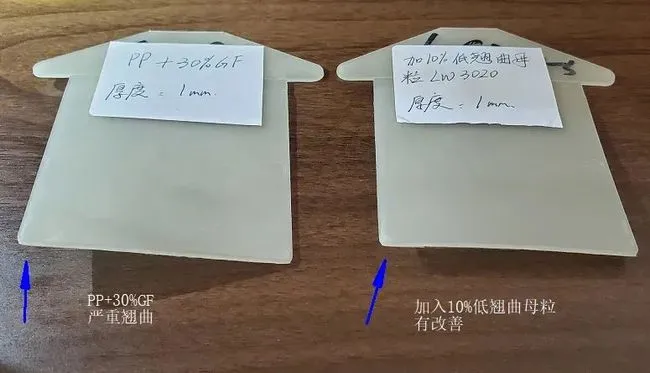

　　從以上數(shù)據(jù)來看，除了收縮率對比，很多已經(jīng)接近ABS了。
